◎一台个性化的平衡(XRL)转单端(RCA)成品机


您所在的用户组无法下载或查看附件


您所在的用户组无法下载或查看附件


您所在的用户组无法下载或查看附件


您所在的用户组无法下载或查看附件


淘宝网址:http://item.taobao.com/item.htm?id=36130263515

产品介绍

用于CD唱机平衡XLR信号输出经本机平衡输入转换至单端RCA输出。


转换线路由大名鼎鼎的英国功放设计师Douglas Self设计,线路设计独特,使得线路具有超低失真的优异性能,噪声也非常低。

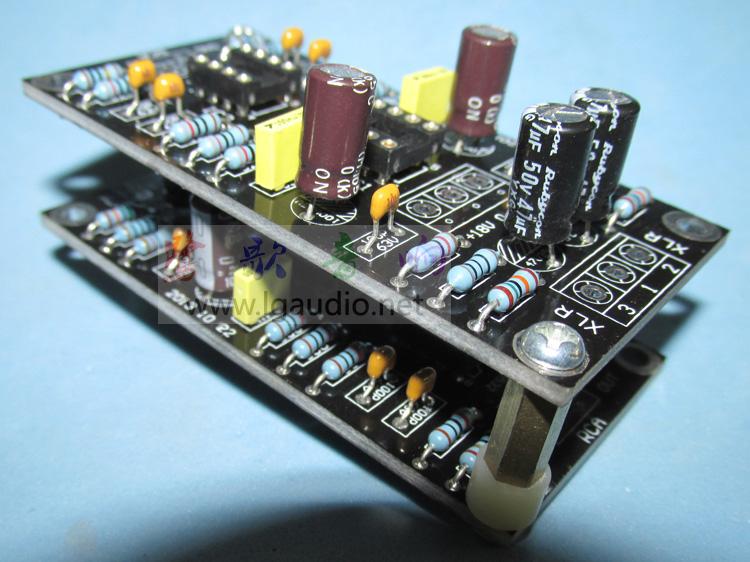

精致FR4双面玻纤板,高品质PCB板(77×37mm),板厚2mm,圆弧走线一点接地。进口优质阻容元件装配。日本KOA 1/4W高精度五色环金属膜电阻,日产名牌电解、镀金IC插座(方便升级),美产NE5532 双运放2只,±15V稳压供电。一块板是单声道,二块板组成立体声。



LM317精密可调双路稳压电源,沉金高品质PCB板,72 μm厚铜箔,板厚2mm,采用二只LM317稳压块控制精度高,各项指标对称且相同,波纹系数特小,瞬态特性好。




SWITZERLAND瑞士生产的高档双18V密封电源变压器漏磁小、体积小功率大,环氧树脂密封,使用无振动、无响声,非常安静。

  本线路板可换上更好的运放,如AD826、AD827、OPA2134、OPA2604、OPA2111等高档运放,效果立器竿见影。

  高品质平衡输入插座,高档纯铜镀金RCA插座,信号线选用美国多芯特弗龙镀银线。

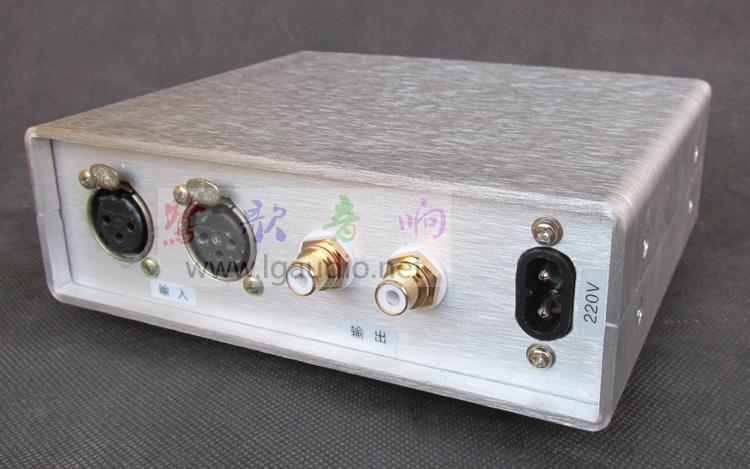

   全铝机壳,表面拉丝工艺精致美观,拆装方便。机壳长155深130厚50mm,铝壳比铁制机壳高档得多。装配4个橡胶防滑机脚。560元/台。

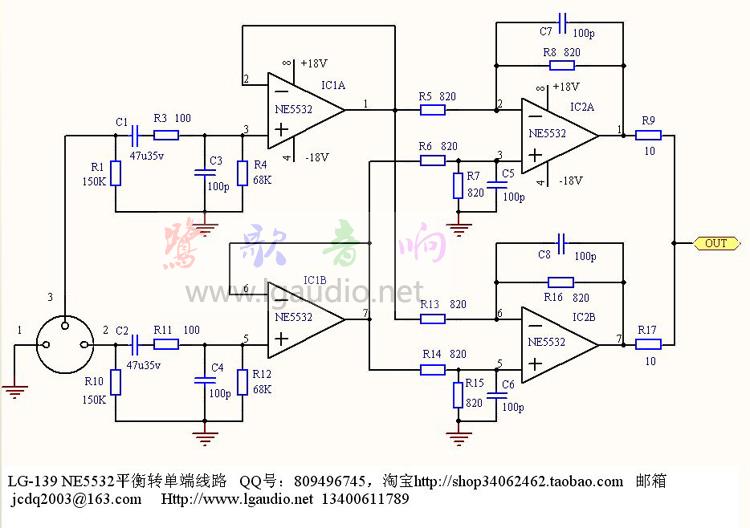

电路原理:

   本线路的失真和噪声比一般的电路低得多,因此电路看起来也就不那么简单稍复杂,目地就是低失真低噪声。一般来说,要把平衡信号转换成不平衡(单端)输出信号,可以使用1/2的NE5532再加上4只10K电阻,按图中IC2A的接法即可实现。此时图中R5~R8均取10K,一对平衡信号分别从R5、R6的左端输入,从R9的右端即可得到单端输出信号。这种差动放大器电路相当简单。输出噪声也较低,大致可达到-104dBu(0dBu=775mV),不过还是感到噪声较大,为此采用了所谓双平衡级,即由IC2A、IC2B组成两个差动放大级,分别同时接收平衡输入信号后加在一起,可使不相关的噪声得到部分抵消,从而获得3dB的噪声降低量,同时也改善了电路共模抑制比(CMRR)。

进一步的改进也是IC2A、IC2B之前各加一级电压跟随器IC1A、IC1B。这不仅提高了输入阻抗,还使IC2A、IC2B的8只电阻R5、R6、R7、R8、R13、R14、R15、R16的阻值从原来的10K降低至820欧,大大降低了电阻的热噪声,最终,该级的噪声降低了-112dBu,比上述传统单差放电路改善8dB之多。



友情提醒:电源变压器、NE5532、平衡座是进口二手拆机品。铝合金外壳在加工、包装、运输等过程中容易刮花、磕碰和划伤,多多少少都会有刮花和磕碰,要求完美者请绕道!
