●(LG129P) 采用英國Creek Audio OBH-11 朗泉耳机放大线路的耳机放大器 [复制链接]

1#
名称:(LG129P) 采用英國Creek Audio OBH-11  朗泉耳机放大线路的耳机放大
数量:    10台
价格:   260元/台
成色: 全新
物品缺陷及改动: 无
三包或保修期: 收到货后,七天内不满意可退换货
卖家所在地: 福建厦门
卖家联系方式: 13400611789,QQ:809496745
淘宝或其他链接:
http://item.taobao.com/item.htm?id=21825595048
运输方式及运费:根据地区而定



(LG129P) 采用英國Creek Audio OBH-11  朗泉耳机放大线路的耳机放大英國朗泉OBH-11是小型音频放大器,专为驱动30欧姆-300欧姆中低阻抗耳机设计的,可以和CD播放器、硬盘播放器、MP3、MP4等直接连接。OBH-11 RCA输入一组,RCA输出一组,输入和输出是并联在一起的,一个6.5mm耳机插座输出。


您所在的用户组无法下载或查看附件




您所在的用户组无法下载或查看附件




英国的Creek 朗泉 OBH11在国外是非常受欢迎,因为便宜。作为市场上低价的耳机放大器其音质也有特色,它受欢迎是理所当然的。





OBH11是普及廉价入门机,不是进阶机种。它的价格200美金对老外来说便宜得不能再便宜了,对于大多数国人来说却相当昂贵。这是因为人民币价值低,要说谁有错,错在钱币的含金量上而不在CREEK,CREEK的标价是合理的,事实就是如此。也是蒙发克隆的原因

Creek  OBH11用一个NE5532双运放做訊號放大, 功率推動采用功率对管扩流,许多贵价高档机采用的线路。

原厂公布规格:OBH-11耳机放大器,输出功率10mW(30-300欧负载),总谐波失真0.1%(1kHz),F,~信噪比95dB,消耗功率4W,变压器规格24VDC/150mA(OBH-2),RCA输入端子x1,1/4寸立体耳机插孔x1,尺寸100X100x65mm(高x宽x深),重量360g;




市场参考售价:200美金,10,000台币,淘宝2000元人民币。

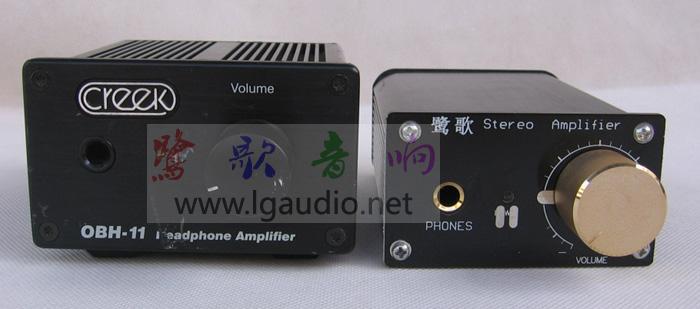

   这是一个造型十分别致的耳机放大器,方正而质朴的黑色外观,配上Creek惯用的绿色字样,还有一颗大大的圆形旋钮,给人一种老实而值得信赖的感觉。Creek OBH-1l是部结构相当简洁的晶体放大器,背板上有—组RCA输入,面板上则是一个标准的6.5mm耳机插孔,可以输出10mW的功率,适应30欧至300欧的耳机,可以发挥出应有的性能,电源供应器采外接式设计,对信噪和干扰大有益处。


       OBH-11内部的电路不很复杂,零件也不太多,但声音却流露出浓浓的古早味,晕晕黄黄的,是很传统英国式美声、高頻非常細膩滑順, 中頻豐厚溫暖, 低頻量感適中, 控制力佳, 是一台中性透明, 音場廣定位佳的耳机扩大器。这种偏向保守的个性,应该与其仅6dB的低增益(Gain)也有些关系。






OBH-11的速度并不快,弹性也不强,但是在中频有著极为顺畅饱含油脂的质感,仿佛去除了锐利、硬质的成分,让音乐变得更容易入耳。低频的量感下少,还带著膨松的形体,高频量感也有适度的衰减,减低了许多耳机在大音量聆听时的压力,不过倒是要提醒耳机用家,别因此而越开越大声损伤了听力才好。

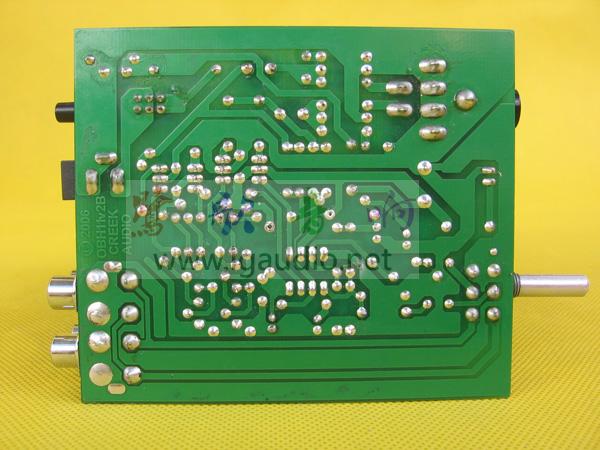

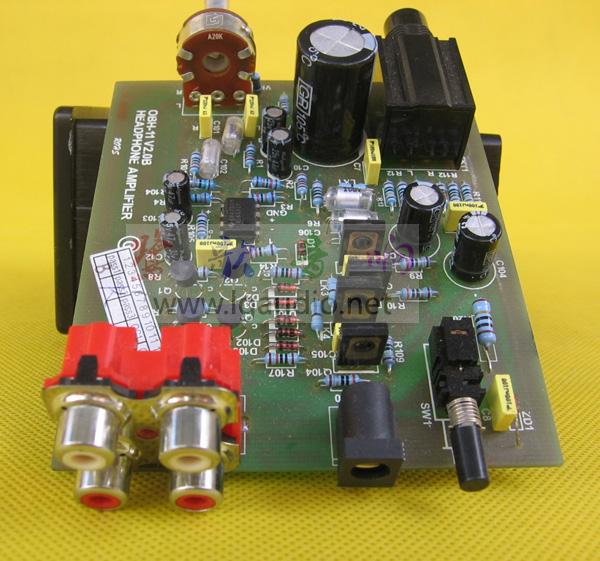

制作前参考了Creek  OBH11耳放资料,拆开原机加以分折研究,在原电路基础上加以改进升级,最终制作出一个比较完美的改进型耳机放大板。虽然原机的电路已十分成熟和完善,但是设计成双面PCB板时在布线上又进行了优化和改进,处外丝毫不得大意和马虎。




线路的核心是选用1块美国NE5532双运放输入方式,输出经音响对管扩流输出。输出级采用了强制偏压的单端对称输出电路。换用更高档的运放,
有更好的表现效果。

线路板的输出功率> 10 mW into 30 ohm / 300 ohm loads,用来驱动耳机有不错的表现。适合阻抗在30欧姆~300欧姆之间的高保真耳机使用。高信躁比,耳朵听不到任何交流杂音,放大倍数约6dB ,作前级放大使用效果一样出色。

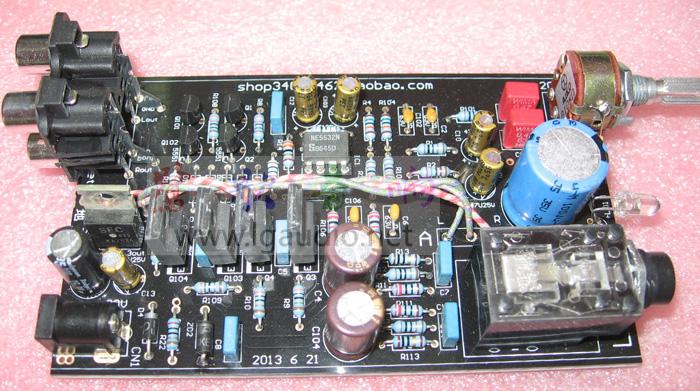

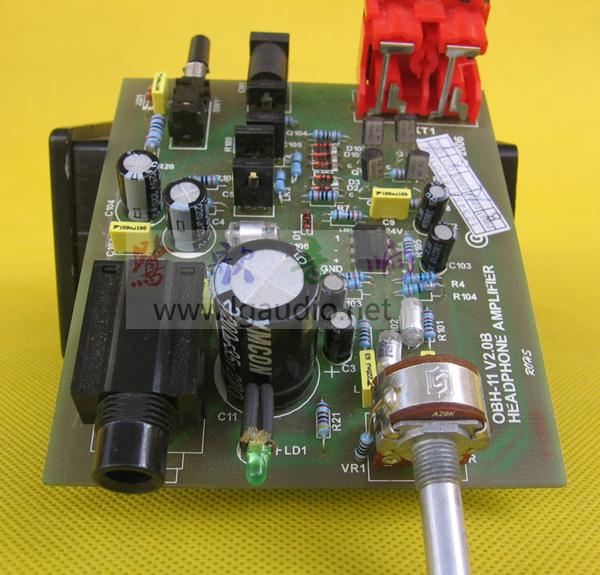

成品机用的线路板如下图,用料:精致FR4双面玻纤板,沉金高品质PCB板,板厚2mm,72 μm厚铜箔,板尺寸115×70mm。

进口7824三端稳压,日本红宝石(或化工)电解滤波,德产WIMA薄膜电容耦合,日产优质AIKO10K优质双连电位器,日本KOA五环高精度电阻,美国NE5532双运放,镀银8脚座装配方便升级,外接单28V至35V直流供电,经板上7824三端稳压至24V直流供线路使用。6.5立体声耳机插座、LED发光管、音量电位器、四位RCA输入输出插座,插入6.5耳机插头自动断开输出信号,拔出插头自动接通输出作为前级使用,通电既可工作。

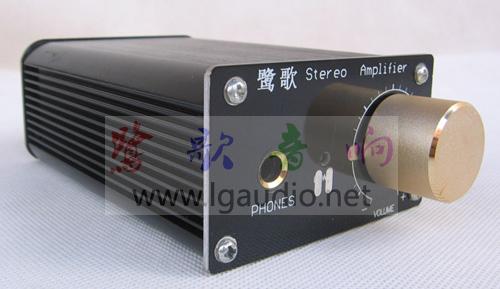

拉伸铝合金黑色机壳(长1267844mm),厚2mm双面黑色PCB面板、背板。

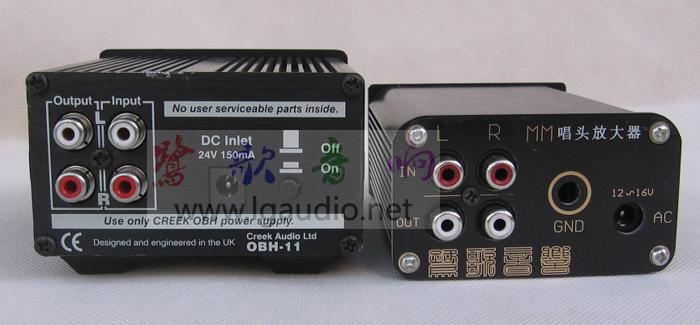

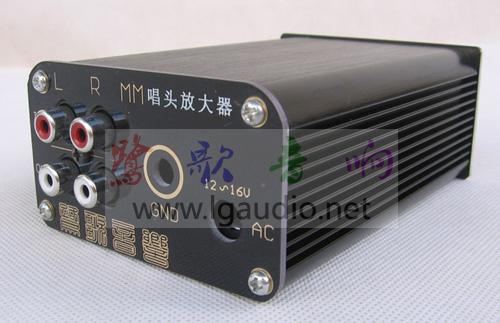

LG129P)成品机不配电源 260元/机壳后板暂时用的是唱头放大器的背板。

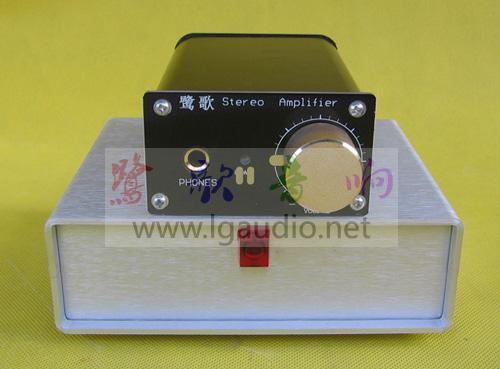

LG129Q)成品机配电源 480元/配套电源如下图

LG129)成品板189元/块,

LG129K)空板19元/块,







本线路有五个地方进行了改进:

1;原机是1.5mm厚单面板,本线路是双面玻纤板高品质,板厚2mm,72 μm厚铜箔镀金双面走线更捷径更合理,对音质十分有益。

2;原机是RCA输入和输出是并联在一起的。本线路输入输出是分开来的,插入6.5耳机插头自动断开输出信号,拔出插头自动接通输出作为前级使用,输入输出功能独立。


3;本线路板的用料比原机有很大提高和升级,用料更高档,买家可自行对比,音质效果更好。


4;原机线路是简单的二极管稳压,外接单24V直流电压,适用电压范围窄。本线路板外接单28V至35V直流电压,适用电压范围宽。



申明:使用的时候要特别注意输入的直流电压不要超过35V,直流电压正负极性不要接错(插座是内正外负)。线路板上的NE5532、功率管、西电线、7824稳压、德WIMA电容等是二手拆机品。板上的元件因装配批次不同,有些元件所用的种类、品牌、型号、规格参数会有不同。若成品板上的元件彩图、参数与实物和原理图不同时,以收到的板上装配的元件、参数为准!
